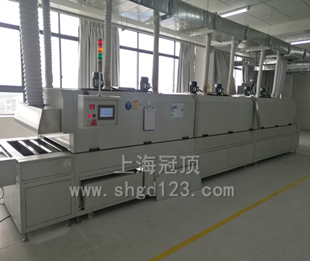

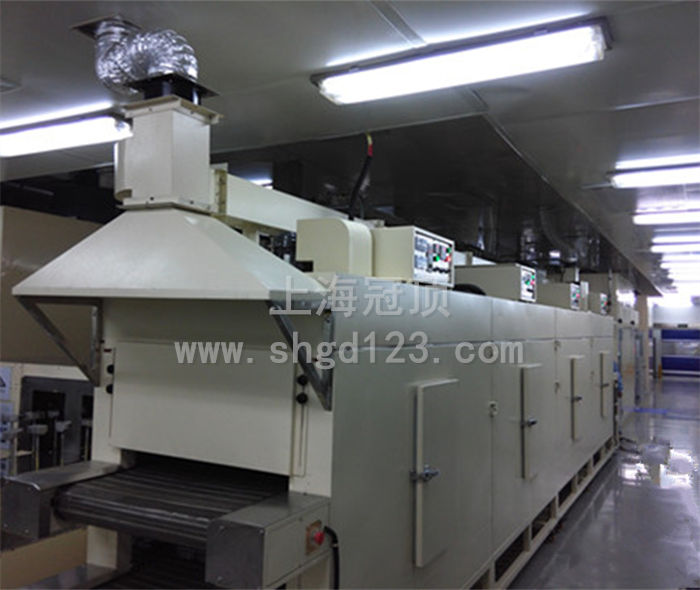

隧道烘干爐（隧道式烘干爐）
一、主 要 技 術 參 數
外形尺寸規格 （約） 總長 8000m、寬 1.4m、高 1.76m、進料口高 0.2m、
加熱部分長 6.8m、 進料口寬 1.0m、進料長 0.6m、出料長 0.6m
內膽尺寸 長 6.8m×寬 1.0m×高 0.2m 溫區 分 3 個溫區獨立控制。
溫度范圍 室溫～+200℃，可調可恒溫 。
溫度均勻度 ±2%℃(恒溫狀態下，空載測試)
儀表溫控精度 ±1℃ 升溫速率 ≥8℃/min
熱源 不銹鋼翅片式發熱管電加熱 運風方式 水平運風。
電源 三相五線制，380V，50HZ。配獨立控制電箱 功率(約)
總功率約 63KW。 二、爐 體 結 構 特 征 外殼材料
采用 Q235T1.5 冷板噴塑折彎焊接而成。表面噴塑處理。
內膽材料 1. 內膽沖孔板 1.5 厚 SUS201 不銹鋼板制作。
保持內膽清潔無塵，防生銹、耐腐蝕。
控 制 系 統
隧道爐溫度傳感器 K 型高精度溫度傳感器/螺桿型 電控部分 獨立電柜，人機界面采用 PLC+觸摸屏控制，
其它電器配件采用正 泰、德力西等優質品牌。
主溫控系統 采用臺灣宣榮 H961 電腦智能型數顯溫控器及 SSR/SCR 固態繼電器 輸出，配有 PV 和 SV 數字顯示窗口，控溫精準。
超溫報警 當實際檢測溫度超過超溫保護設定值時，自動切斷加熱電源，起 到雙重保護功能。 聲光報警 配帶蜂鳴器的報警裝置
接地保護 結構件安全接地保護 過載報警 配有傳動過載保護功能，馬達短路過載保護， 電源缺相、相 序保護 配有相序保護器，
缺相逆相保護， 其它安全功能 防呆提醒，漏電保護、馬達熱過載保護、超溫?cái)嚯妶?bào)警、傳動異 常報警。機頭機尾各設急停開關。
我司專業生產隧道式烘干爐,通道烘箱,網帶式加熱爐,流道烘箱,烘干線,天然氣加熱爐,天然氣隧道烘箱,烘烤房,熱風循環隧道爐,高溫?zé)Y(jié)爐等自動化上下料烘干設備。
